糾偏控制器目前使用的一種設備，其主要功能是糾正物料運行時的蛇形偏差，保證物料的直線運動。

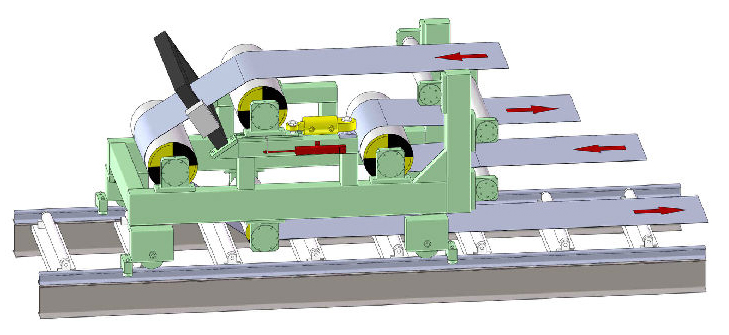

一套自動糾偏控制器系統試驗裝置，用于紙張，寬度為220nm。光電傳感器檢測到帶材在傳輸過程中的橫向偏移，并產生與偏移量成比例的電信號，將其發送給放大器，并通過門電路轉換為所需的脈沖控制信號，然后通過功率放大發送到電機，使其正轉、停止或反轉。電機軸端連接螺釘，螺釘驅動固定在滾動導軌上的螺母，使?jié)L動導軌上的滾筒水平移動到偏差相，從而實現偏差糾正。
該校正形式適用于不規則卷材的加工和處理，以及卷材校正形式。該系統不糾正帶材的偏差，而是使傳感器始終跟蹤帶材的邊緣，以實現卷材的整齊邊緣。
快速、準確、可靠地測量偏差信號，是保證系統正常運行的前提。本裝置采用非接觸式反射光電傳感器，調查，從光源發出穩定的直流光源，通過透鏡到平行光，半透鏡分為兩束，即直射光和反射光，參考光敏管接收反射光，直射光到反射鏡，然后按原路返回，半透鏡半透鏡反射后通過透鏡聚集成一點，投射到測量光敏管上。當皮帶在光軸附近移動時，測量光敏管的照度與皮帶移動|的運動規律有關，并發出相應的電信號。傳感器輸出的電信號很小，需要放大器來放天空。放大器形成差動輸入模式，可雙極性輸入，輸出驅動部分。
為安全起見，請閱讀以下安全注意事項：
(1)通電時請不要打開外殼，打開外殼后請不要通電，否則會有觸電的危險。
(2)請不要分解并修改本裝置，否則可能會發生火災、故障和誤操作。
(3)糾偏機控制器必須接地，否則可能會引起觸電。
(4)本裝置無防爆功能，本機絕對不適合安裝在必須具有防爆功能的場合。
(5)請在本手冊中注明的環境中使用。不要將其放置在高溫、濕度、灰塵和腐蝕性氣體中，以避免振動和沖擊，否則容易觸電、火災和故障。
(6)糾偏機裝置內不得進入導電物或機油等可燃異物，否則會引起火災、裝置損壞和故障。
